Réparation Robocop - Bootleg

5 participants

Aller en bas

Réparation Robocop - Bootleg Empty Réparation Robocop - Bootleg

Message par Bendermaphrodite Ven 29 Aoû - 11:09

Voici un bootleg de robocop récupéré dans un lot HS.


Aucun démarrage, bouilli de pixels et bruit de fond


- inspection visuelle -> condo arrachés, TTL cramé

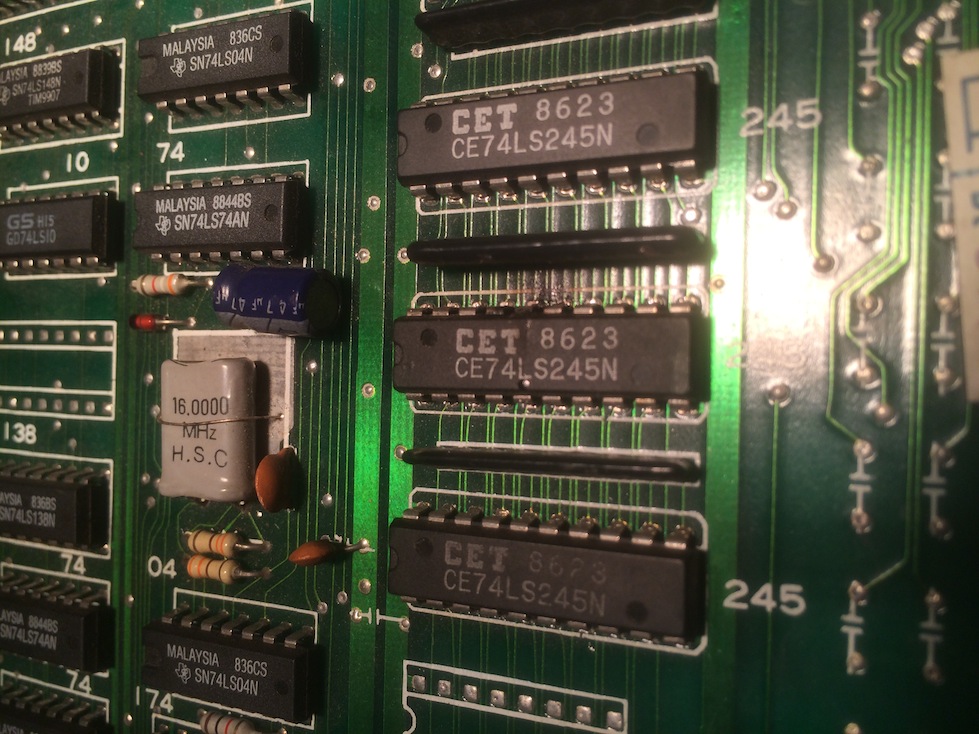

Je remplace les condensateurs HS et le 74LS245 cramé :
Réparation Robocop - Bootleg IMG_0855
Vu sa tête aucun doute, c'est cramé...


Réparation Robocop - Bootleg IMG_0968


Je test, démarrage, tout semble ok !
.
.
.

Puis en écoutant l'intro je réalise que les digitalisations audio tournent au ralentis...

un coup d’œil sur le datasheet du MSM6295 (synthétiseur vocal OKI). Un coup d'oscillo pour constater qu'il est cadencé à 800Khz au lieu des 1MHZ annoncé dans mame. Tout s'explique.

Inspection du compteur binaire (74LS390) qui sert à générer la fréquence utilisée par le synthétiseur vocal... Il y'a eu une erreur lors de la conception de cette PCB ! Le compteur fait une division de 8Mhz par 10 au lieu de 8...
J'imagine donc que toutes ces PCB de Robocop souffrent du même défaut, à confirmer...

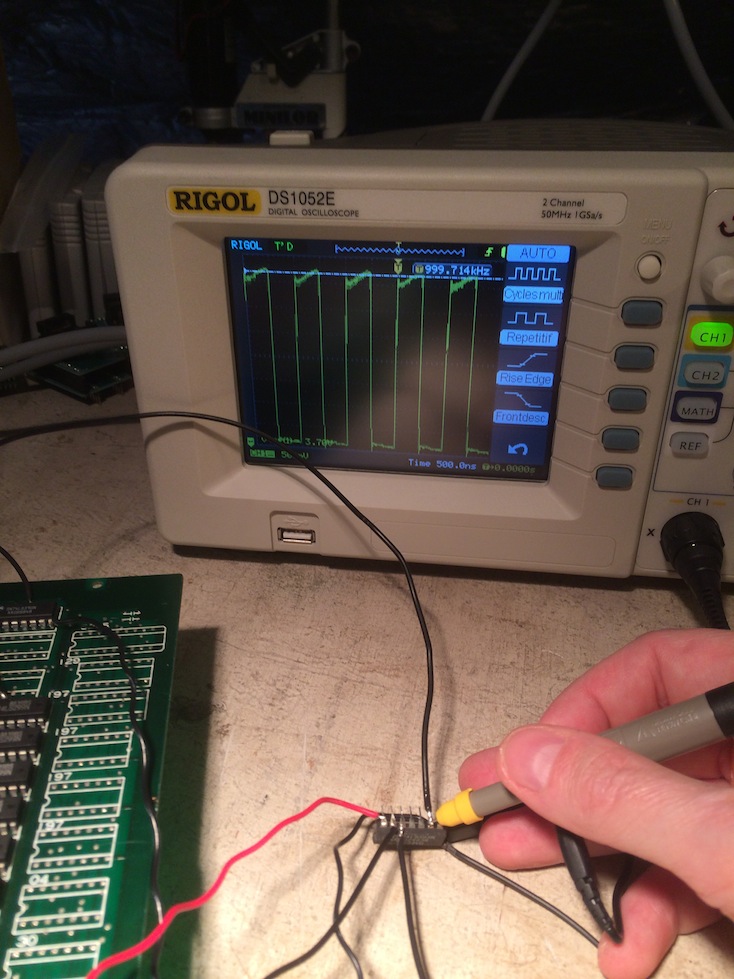

Improvisation d'un circuit à base d'un compteur binaire pouvant réaliser une division par 8 (74LS393) :
Réparation Robocop - Bootleg IMG_0965
C'est bon !

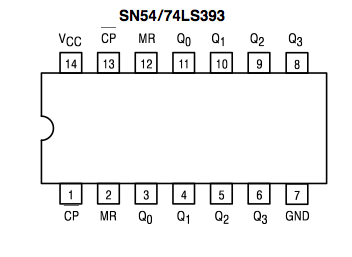

Réparation Robocop - Bootleg 74LS393

VCC (14) : +5V
MR (12) : Masse
/CP (13) : Entrée à 8Mhz
GND (7) : Masse
Q2 (9) : Sortie à 1Mhz -> pin 5 (XT) du MSM6295


Montage "freestyle" :
Réparation Robocop - Bootleg IMG_0966

je test :
Réparation Robocop - Bootleg IMG_0967


Tout est OK, le jeu est réparé.


Dernière édition par Bendermaphrodite le Sam 30 Aoû - 0:58, édité 13 fois
Bendermaphrodite
Bendermaphrodite

Messages : 84
Date d'inscription : 04/08/2014
Age : 46
Localisation : 94360

Revenir en haut Aller en bas

Réparation Robocop - Bootleg Empty Re: Réparation Robocop - Bootleg

Message par JUAN Ven 29 Aoû - 11:17

Beau boulot bravo

C'est quand que tu commence a réparer les platines Wink
JUAN
JUAN

Messages : 214
Date d'inscription : 03/08/2014
Age : 48
Localisation : 77710

Revenir en haut Aller en bas

Réparation Robocop - Bootleg Empty Re: Réparation Robocop - Bootleg

Message par Bendermaphrodite Ven 29 Aoû - 11:19

Dès que ça commence à balancer des châtaignes je préfère regarder de loin Very Happy
Bendermaphrodite
Bendermaphrodite

Messages : 84
Date d'inscription : 04/08/2014
Age : 46
Localisation : 94360

Revenir en haut Aller en bas

Réparation Robocop - Bootleg Empty Re: Réparation Robocop - Bootleg

Message par JUAN Ven 29 Aoû - 14:15

Oui je comprend Laughing
JUAN
JUAN

Messages : 214
Date d'inscription : 03/08/2014
Age : 48
Localisation : 77710

Revenir en haut Aller en bas

Réparation Robocop - Bootleg Empty Re: Réparation Robocop - Bootleg

Message par KAKAKOKEOKUKU Ven 29 Aoû - 14:29

décidément , t'assures cheers
KAKAKOKEOKUKU
KAKAKOKEOKUKU

Messages : 181
Date d'inscription : 03/08/2014

Revenir en haut Aller en bas

Réparation Robocop - Bootleg Empty Re: Réparation Robocop - Bootleg

Message par Zpeakabonk Ven 29 Aoû - 15:01

hmmm je vais t'envoyer 2 pcb je crois
Zpeakabonk
Zpeakabonk
Admin

Messages : 241
Date d'inscription : 03/08/2014
Age : 49
Localisation : le 12

http://www.otaku-shop.fr

Revenir en haut Aller en bas

Réparation Robocop - Bootleg Empty Re: Réparation Robocop - Bootleg

Message par elluigi Sam 30 Aoû - 22:02

Bien joué comme d'hab !
elluigi
elluigi

Messages : 33
Date d'inscription : 05/08/2014
Localisation : 91 Evry

Revenir en haut Aller en bas
