Message par Bendermaphrodite le Dim 10 Aoû - 13:09

Bonjour,
Dans ce tutoriel nous allons voir comment fabriquer un convertisseur de tension +5V en -5V pour moins de 3€
Bien utile si on veux faire tourner un MK2 par exemple.

Il faut :
- 1x ICL7660 ou MAX1440 (2,50€)
- 2x condensateur 10µF 25v (0,08€)
- du fil (rouge, noir, blanc), de quoi souder, un bout de gaine thermorétractable ou du scotch isolant

Le schéma utilisé pour le montage :
Fabrication d'un convertisseur de tension -5V pour moins de 3 euros. 7660



On rabat les broches sous le circuit intégré, et on raccourcis celles qui sont inutiles.

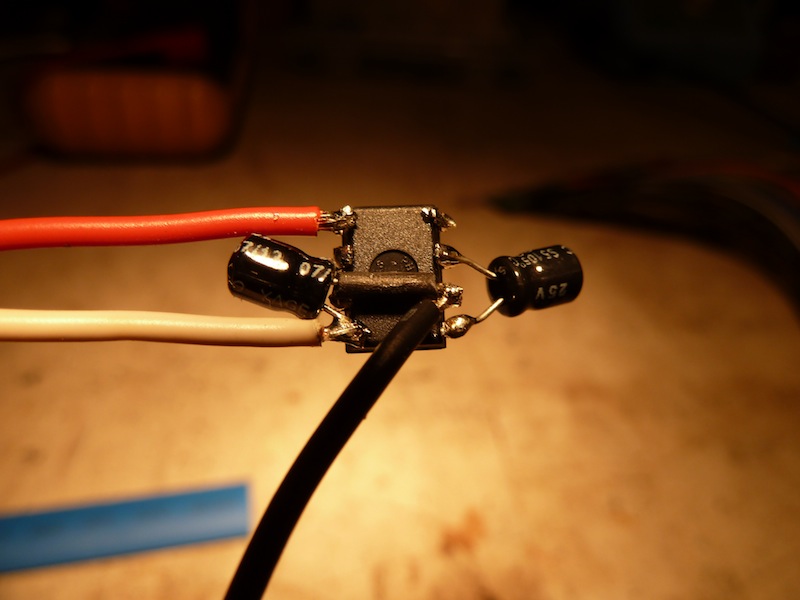

Ensuite il faut souder les condo et les fils :
Fabrication d'un convertisseur de tension -5V pour moins de 3 euros. P1040827
Fabrication d'un convertisseur de tension -5V pour moins de 3 euros. Icl7660-5v
8 ->    Rouge : +5V
6;3 -> Noir : masse
5 ->    Blanc : -5V
2 ->    + condo 1
4 ->    - condo 1
6 ->    + condo 2
5 ->    - condo 2

On isole avec de la gaine thermorétractable.


Fabrication d'un convertisseur de tension -5V pour moins de 3 euros. P1040831

Un test :
Fabrication d'un convertisseur de tension -5V pour moins de 3 euros. P1040830


Tout est OK, il n'ya plus qu'a l'utiliser.


Dernière édition par Bendermaphrodite le Sam 3 Jan - 10:02, édité 9 fois
Bendermaphrodite
Bendermaphrodite

Messages : 84
Date d'inscription : 04/08/2014
Age : 41
Localisation : 94360

Revenir en haut Aller en bas

Fabrication d'un convertisseur de tension -5V pour moins de 3 euros. Empty Re: Fabrication d'un convertisseur de tension -5V pour moins de 3 euros.

Message par Zpeakabonk le Dim 10 Aoû - 18:31

tu est un Chef! merci

_________________
vendeur de machines a laver ........

sinon pour les pieces arcade's  www.otaku-shop.fr
et pour les pieces de flipper  www.zpeakabonks-pinball-paradise.com
Zpeakabonk
Zpeakabonk
Admin

Messages : 241
Date d'inscription : 03/08/2014
Age : 44
Localisation : le 12

http://www.otaku-shop.fr

Revenir en haut Aller en bas

Fabrication d'un convertisseur de tension -5V pour moins de 3 euros. Empty Re: Fabrication d'un convertisseur de tension -5V pour moins de 3 euros.

Message par Bendermaphrodite le Dim 10 Aoû - 22:52

à ton service Wink

MAJ du tuto : ajout d'un schéma de montage.
