Message par Bendermaphrodite le Dim 10 Aoû - 10:06

Acheté dans un lot de PCB HS, ce Metal Black attendait de revivre :

Réparation Metal Black - Taito IMG_0871

Au programme :
- remplacement de quelques condensateurs qui avaient été arrachés.
- l'ampli audio qui a disparu
- 3 UVPROM manquantes
- les soudures cms d'un custom chip arrachées

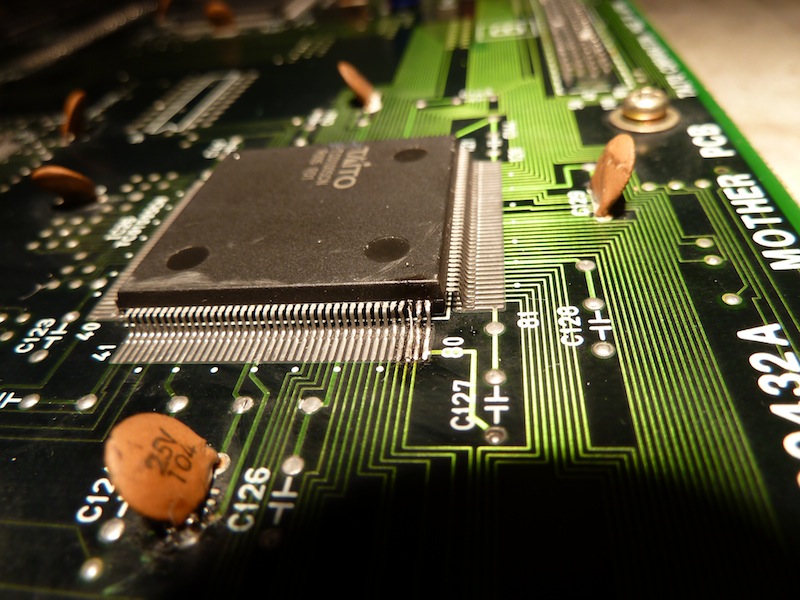

Je commence par réparer les soudures du custom chip qui ont sauté :
Réparation Metal Black - Taito P1040669
Réparation Metal Black - Taito P1040670
Il faut gentiment redresser les broches à l'aide de 2 aiguilles et ensuite passer un coup d'étain sans trop insister.


Ensuite je remplace les condo et dans la foulée je m'attaque au 3 ROM qui ont disparu :
Réparation Metal Black - Taito IMG_0945
J'utilise le romset de mame et mon programmateur :
IC8 : 27c2001 -> d12-11.7
IC7 : 27c2001 -> d12-12.8
IC5 : 27c1001 -> d12-13.5


Je test le jeu... toujours rien...

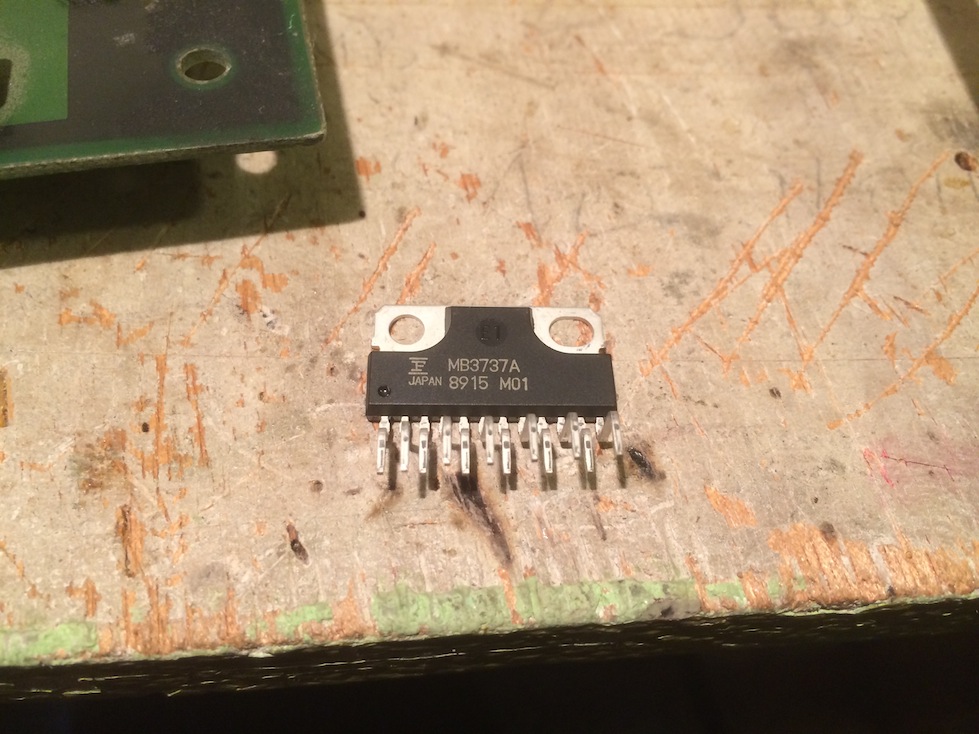

Je m'attaque ensuite à l'ampli audio :
Réparation Metal Black - Taito IMG_0841
Réparation Metal Black - Taito IMG_0842

Puis j'inspecte minutieusement la PCB, test les continuités... Finalement je fini par tomber sur une résistance qui tenait à peine sur la carte.
Je la ressoude :
Réparation Metal Black - Taito IMG_0944
.
.
et :
Réparation Metal Black - Taito IMG_0946

Ressuscité !


Dernière édition par Bendermaphrodite le Lun 26 Jan - 23:18, édité 4 fois
Bendermaphrodite
Bendermaphrodite

Messages : 84
Date d'inscription : 04/08/2014
Age : 41
Localisation : 94360

Revenir en haut Aller en bas

Réparation Metal Black - Taito Empty Re: Réparation Metal Black - Taito

Message par Zpeakabonk le Dim 10 Aoû - 10:49

enorme!!!!!!!

_________________
vendeur de machines a laver ........

sinon pour les pieces arcade's  www.otaku-shop.fr
et pour les pieces de flipper  www.zpeakabonks-pinball-paradise.com
Zpeakabonk
Zpeakabonk
Admin

Messages : 241
Date d'inscription : 03/08/2014
Age : 44
Localisation : le 12

http://www.otaku-shop.fr

Revenir en haut Aller en bas

Réparation Metal Black - Taito Empty Re: Réparation Metal Black - Taito

Message par lap75 le Lun 25 Aoû - 22:01

bravo
lap75
lap75

Messages : 27
Date d'inscription : 04/08/2014

Revenir en haut Aller en bas

Réparation Metal Black - Taito Empty Re: Réparation Metal Black - Taito

Message par funky06 le Lun 25 Aoû - 22:20

Excellent , je saurais a qui m'adresser si j'ai une couille un jour sur une pcb
