Restauration NUC et tranformation en NNC

Message par Bendermaphrodite le Mer 6 Aoû - 16:35

Salut à tous,

Voici ma première restauration de borne.
Je suis partie d'une NUC à peu près complète mais qui nécessitait un gros de nettoyage et beaucoup de peinture.
Dans ce wip je ne vais pas forcement suivre l'ordre dans lequel j'ai fait cette restauration, mais plutôt celui qui me semble être le plus logique si je devais recommencer.

A son arrivée :

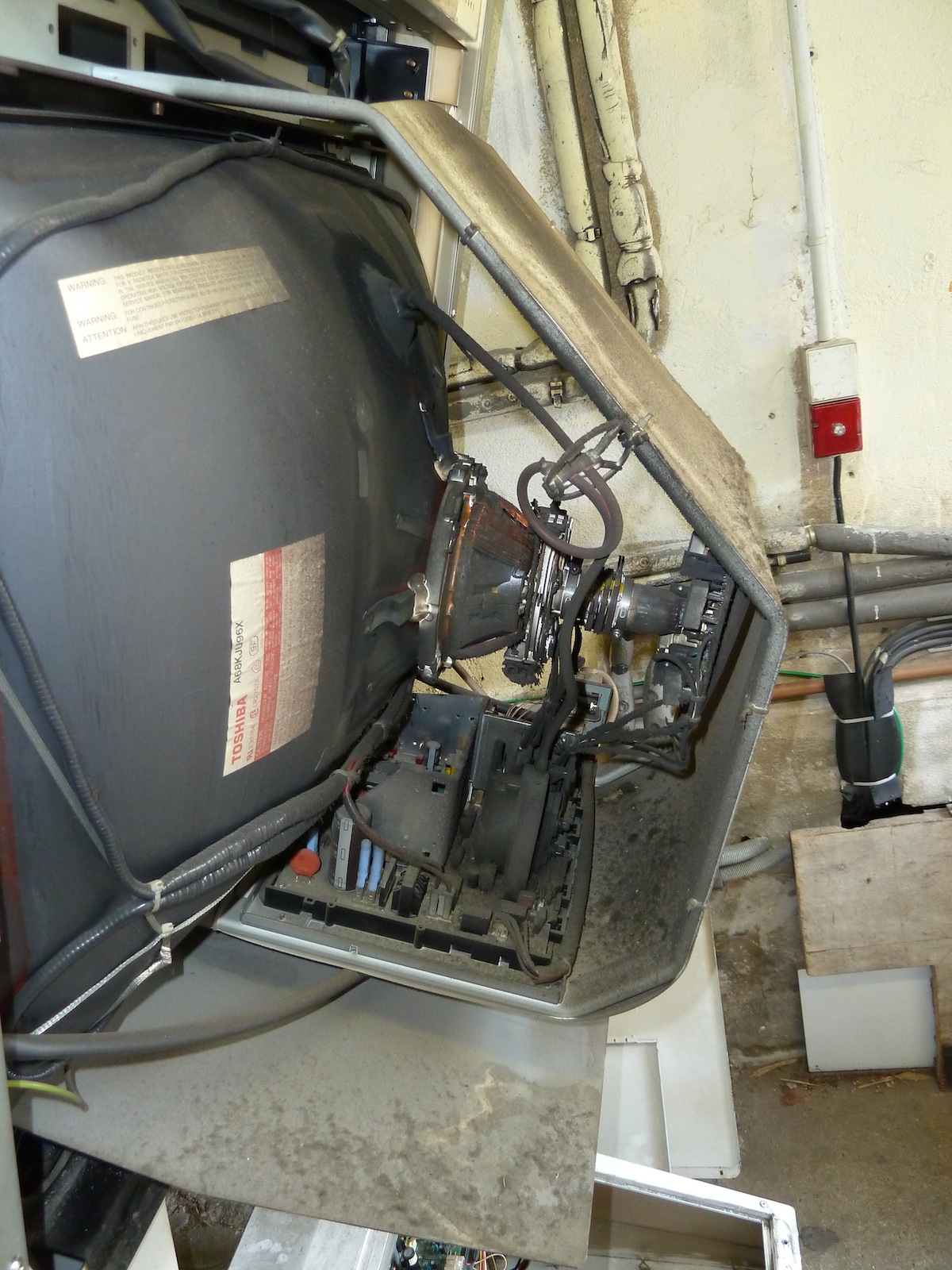

Le moniteur MS2932 (31k), bien qu'ayant tourné des années son rendu reste magnifique. Je l'ai par la suite remplacé par un MS2931 qui à l'avantage d'être tri-sync même si le 31k est un poil moins bon.

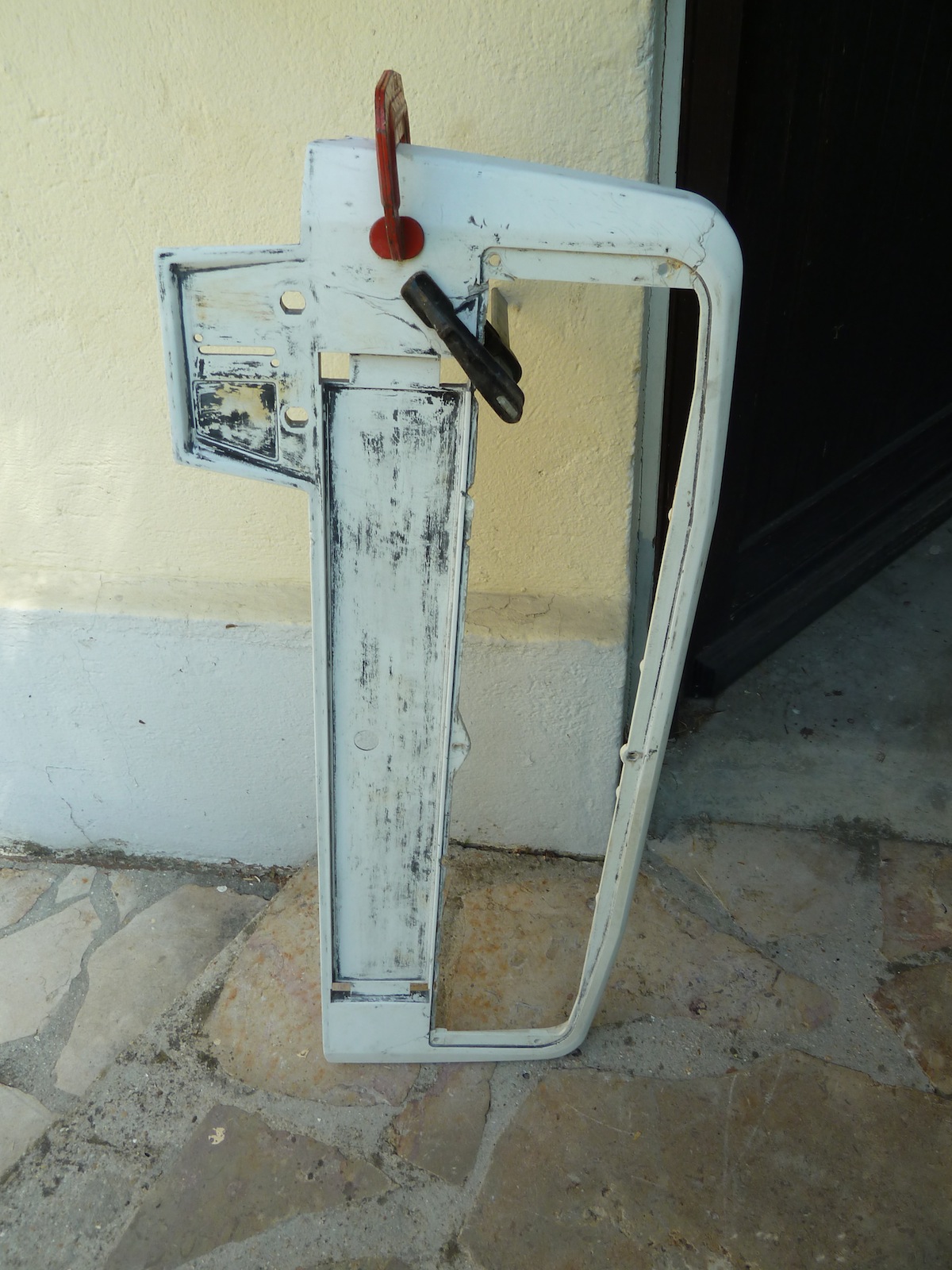

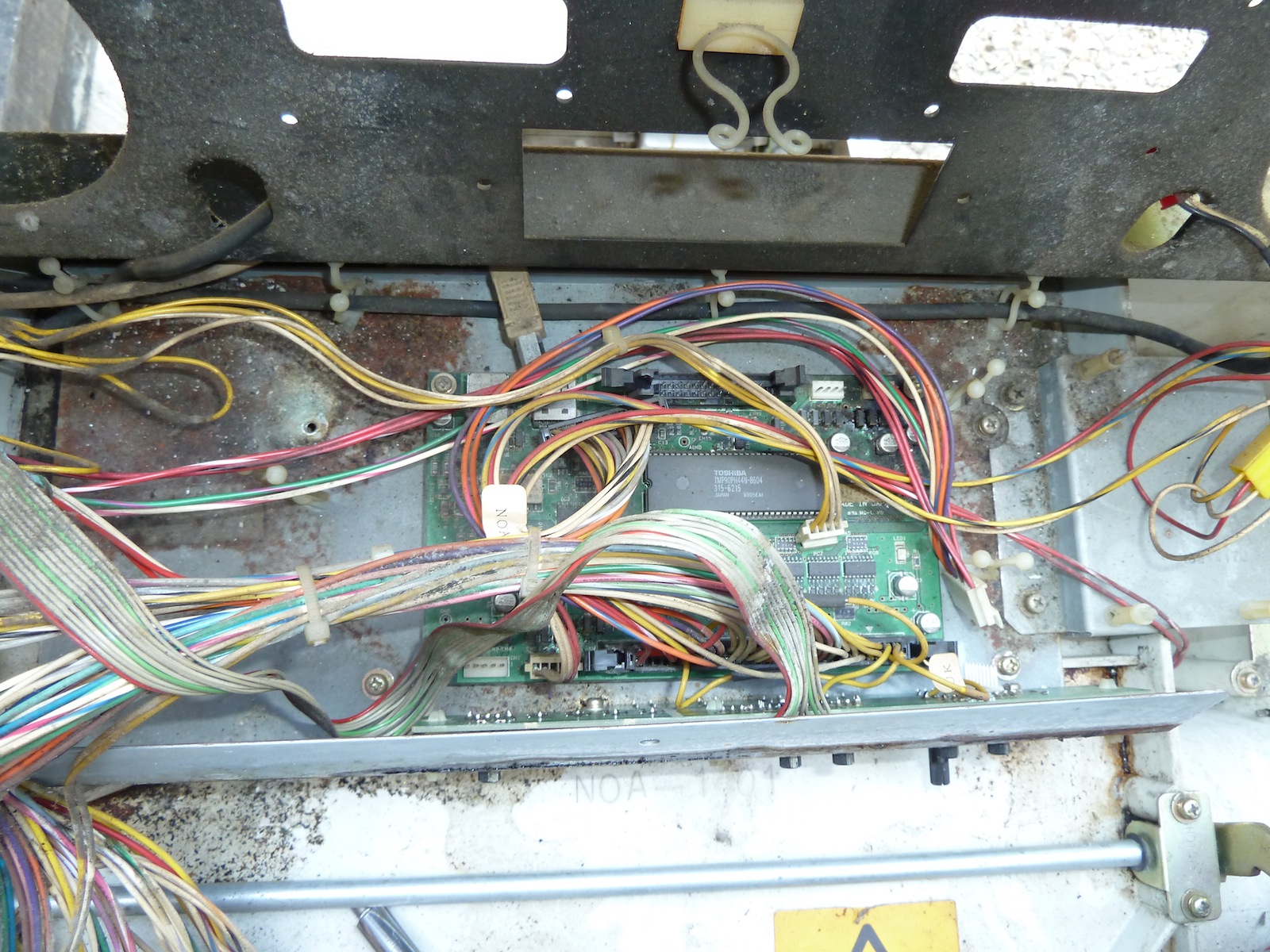

L’intérieur du panel avait subis quelques inondations de demi :

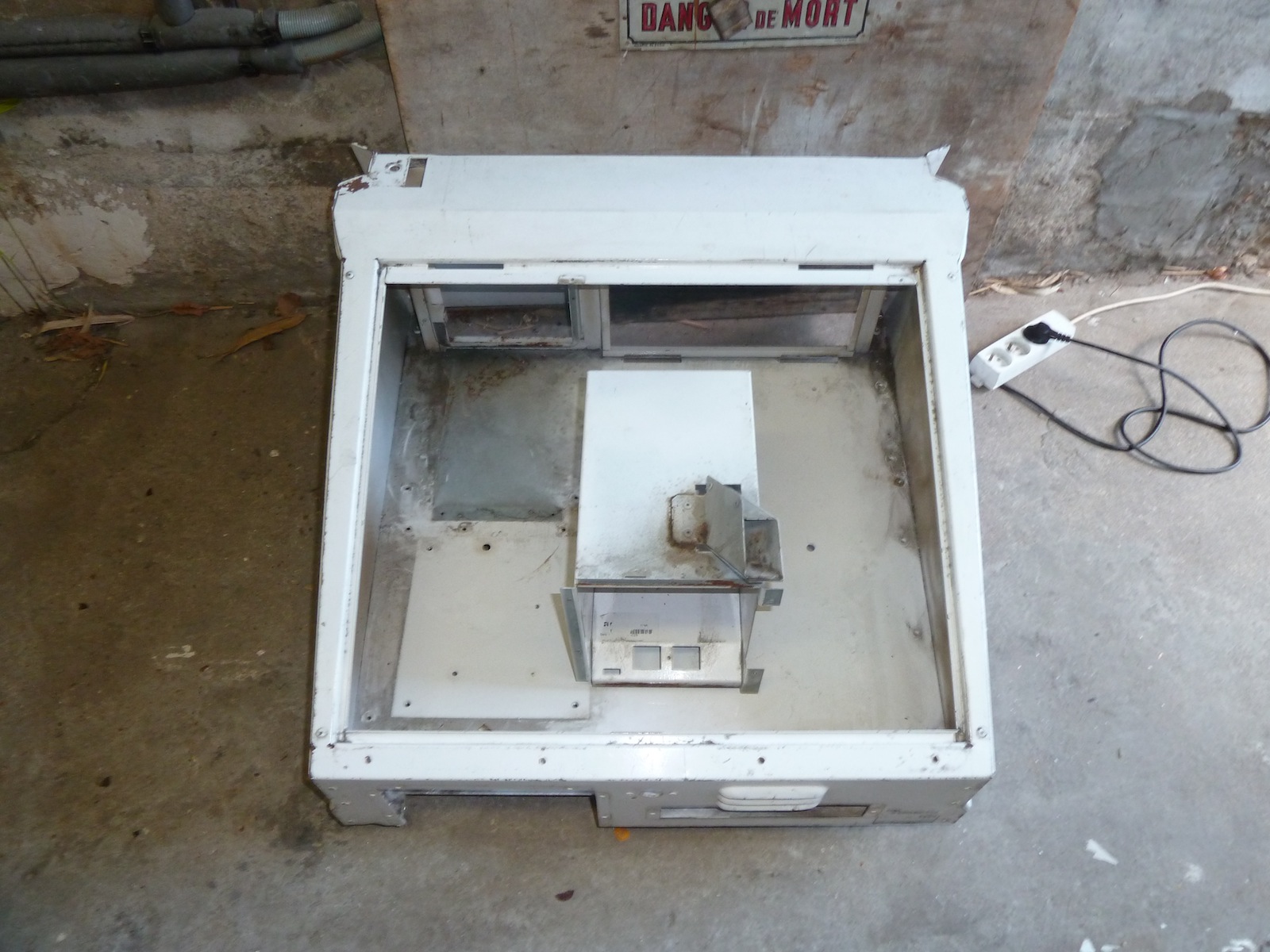

C'est parti pour un désossage complet et un passage à la brosse ! Un conseille, l'Ajax en poudre fait des miracles.




Pour la peinture j'ai poncé à minima, seulement ce qui était rouillé et ne tenait plus. La meilleur couche d'apprêt reste la peinture d'origine.

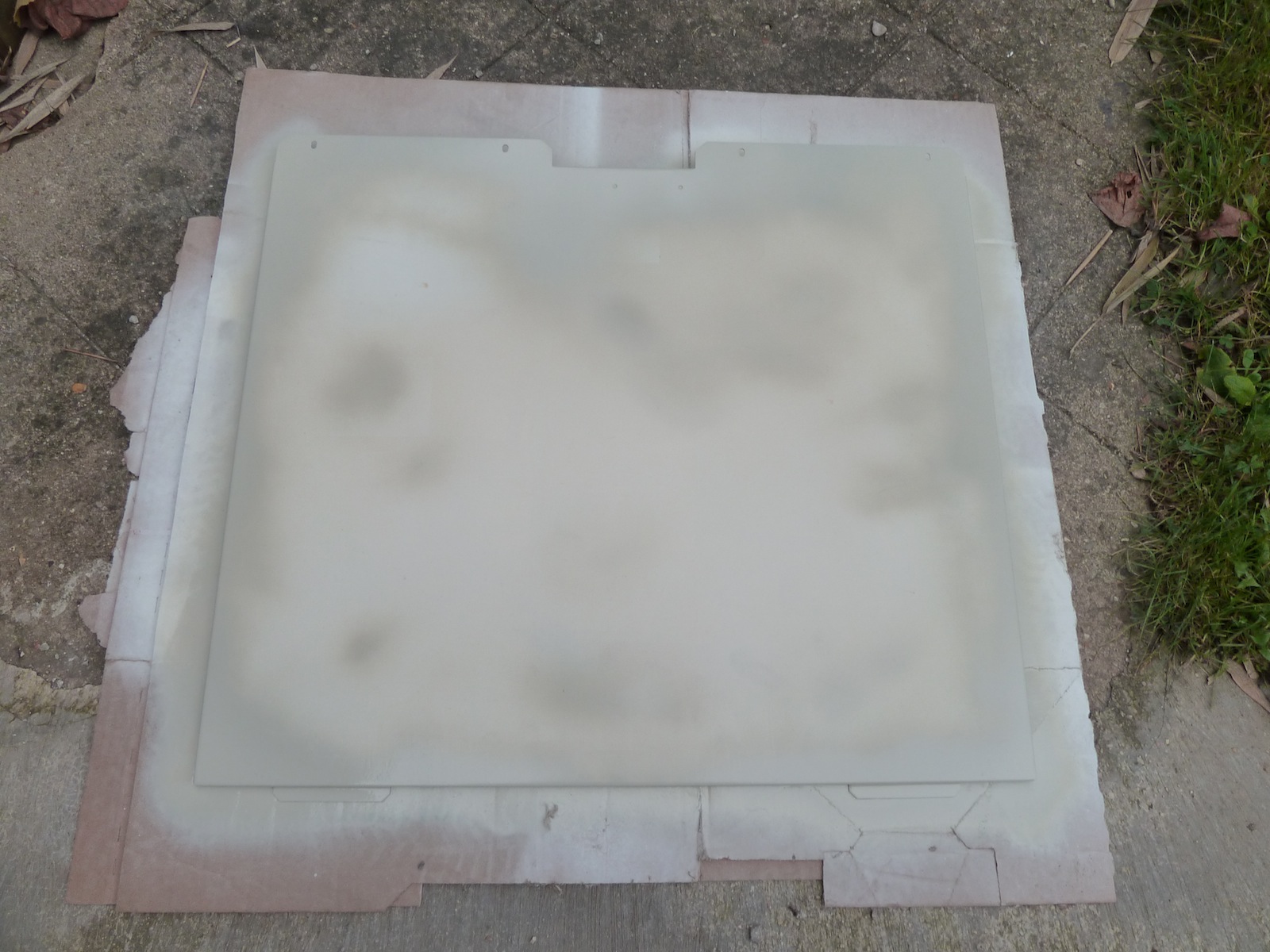

Ensuite j'ai utilisé un apprêt en bombe spécial supports métalliques sur toutes les zones à nues de la borne:

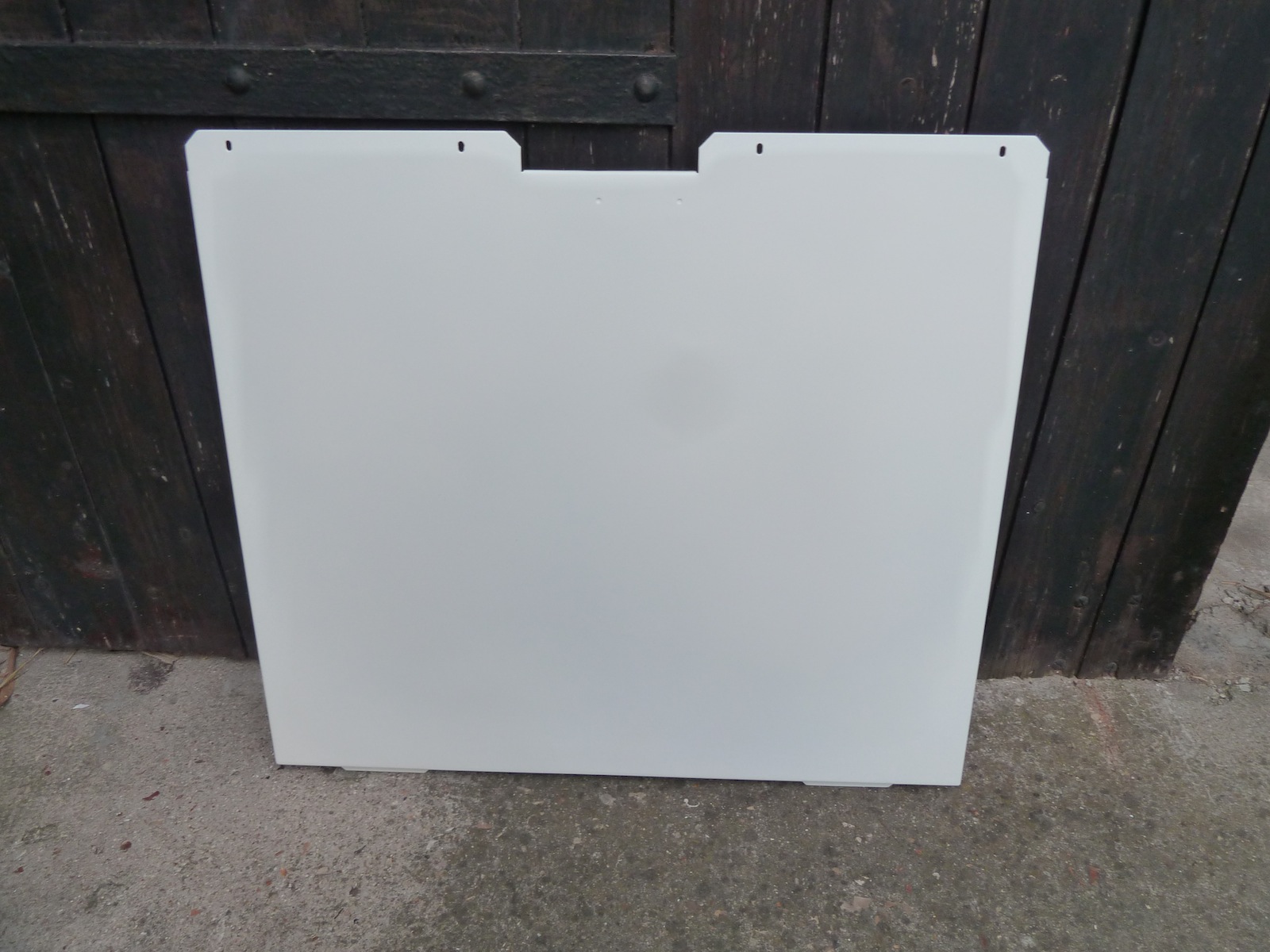

Et pulvérisé plusieurs couches de blanc mat :

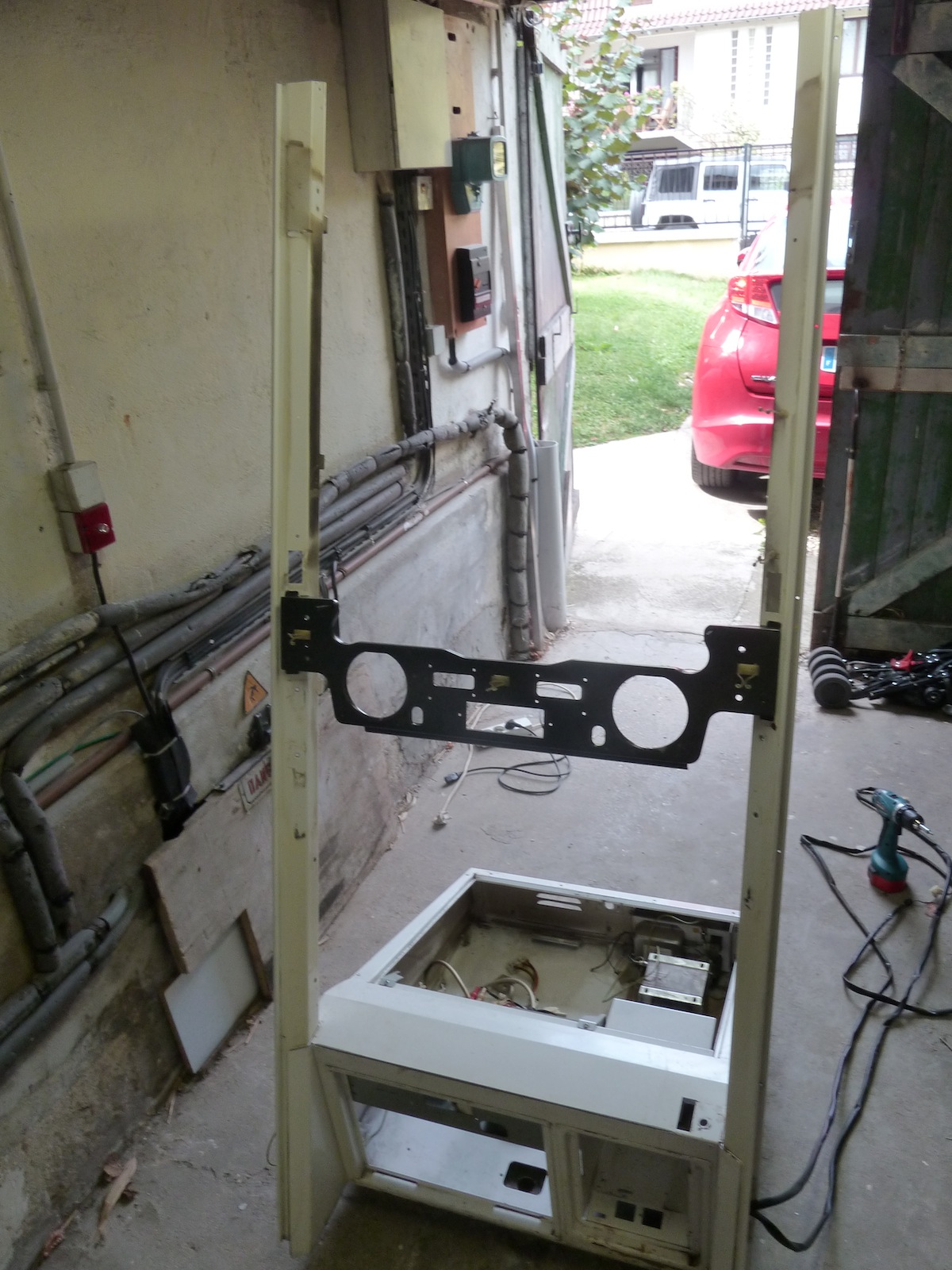

Après raccourcissement des jambes et remontage de la caisse :

On trouve d'excellents tutos sur le net pour réaliser la découpe des jambes, et peut-être bientôt sur le forum Otaku-shop Wink

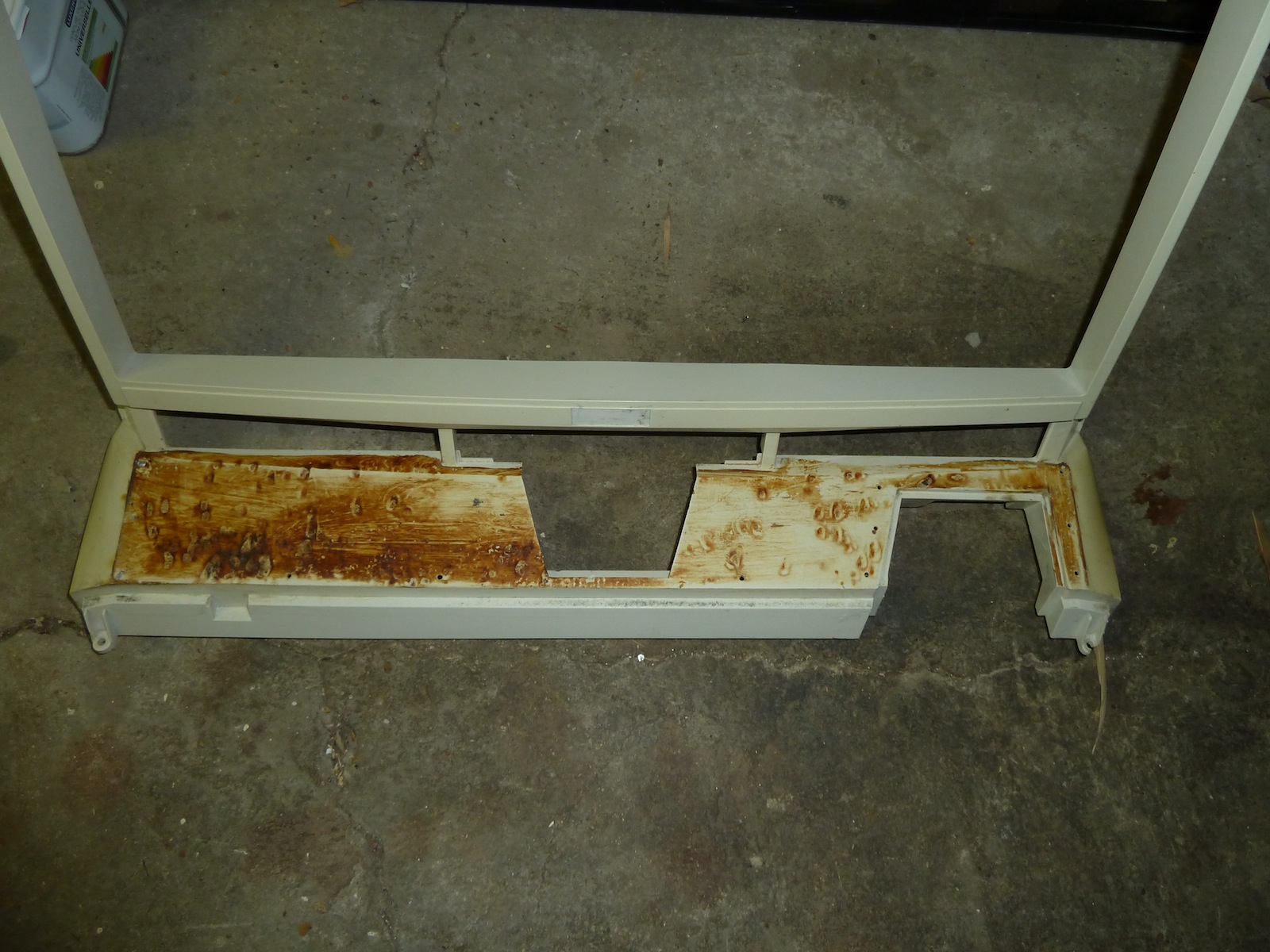

Ensuite je me suis attaqué à la restauration du front bezel, voici ce qui m'attendait après avoir retiré l'horrible plaque d'aluminium qui faisait office de protection contre les brulures de clopes :



Agrandissement des trous de clopes (sinon la résine ne tient pas) et rebouchage à la résine epoxy :



Il faut ensuite un ponçage parfait, la moindre aspérité ressortira avec la peinture :

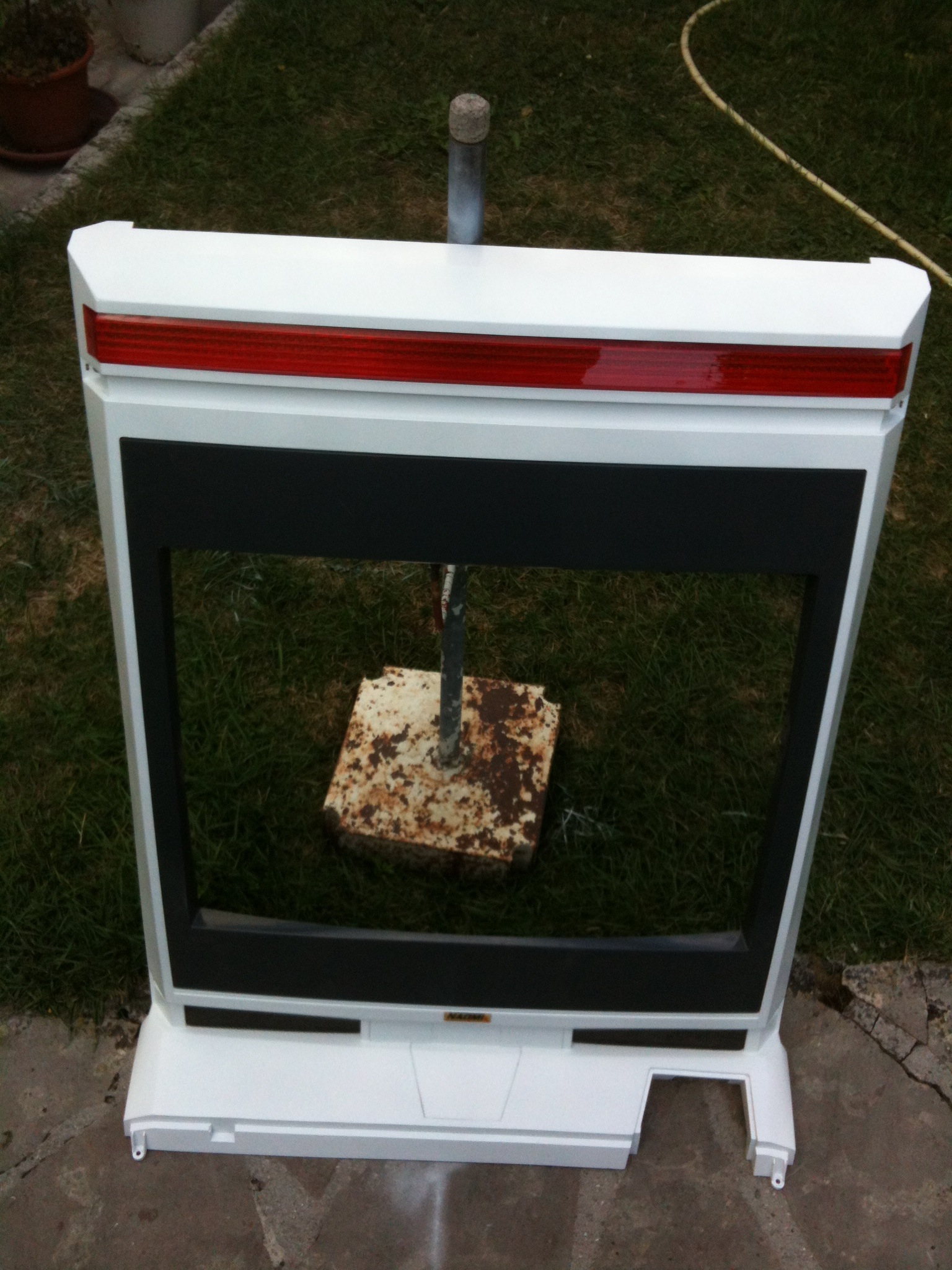

Après plusieurs couches de peinture et remontage du bezel :

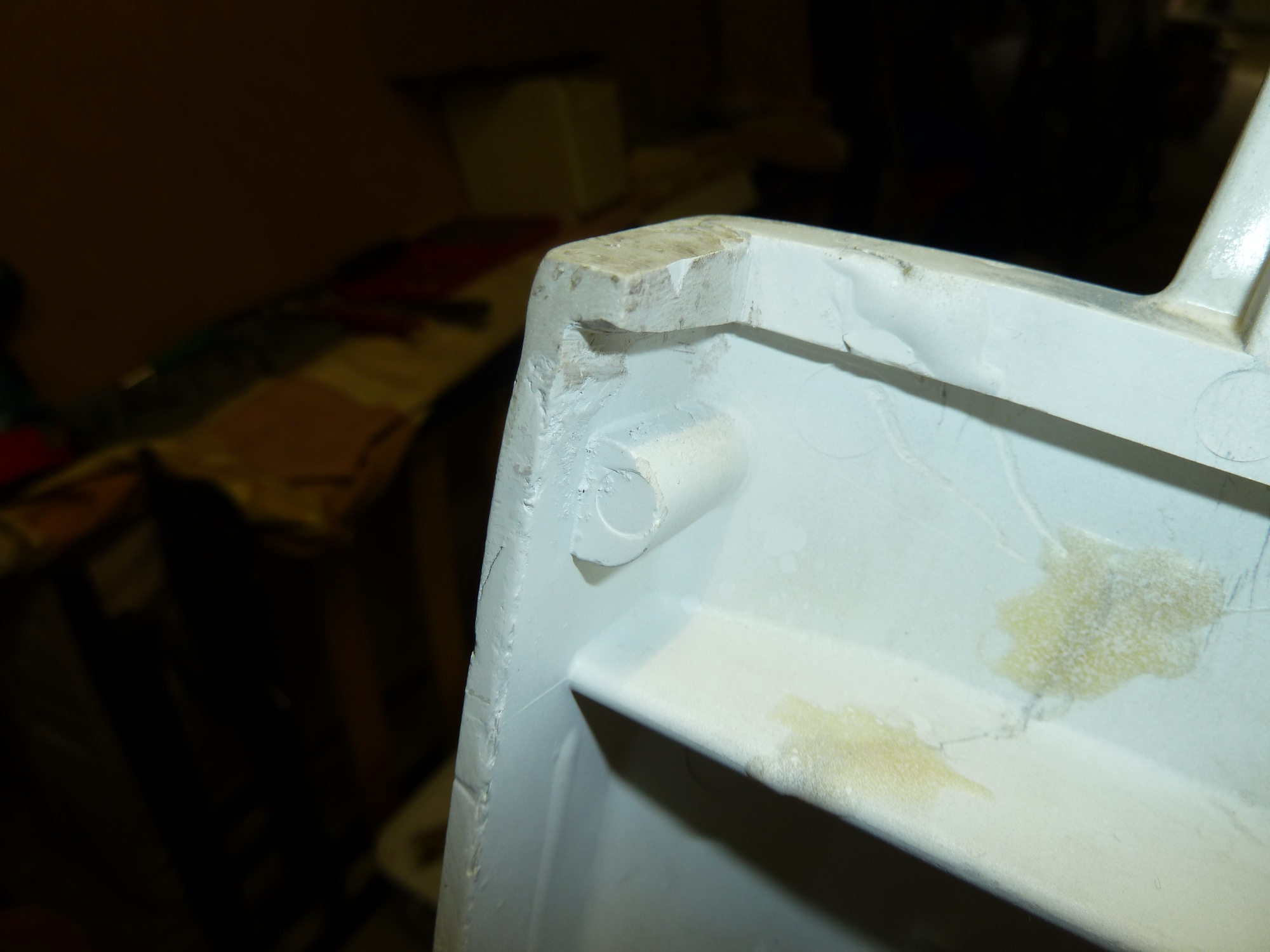

Ensuite je m'attaque au panel, au menu : colle epoxy, colle cyanolite, et résine epoxy pour les bouts manquants  :




Le panel une fois repeint :

Par la suite KAKAKOKEOKUKU m'en a trouvé un en superbe état qui avait le gros avantage de ne pas être déformé. Encore merci !

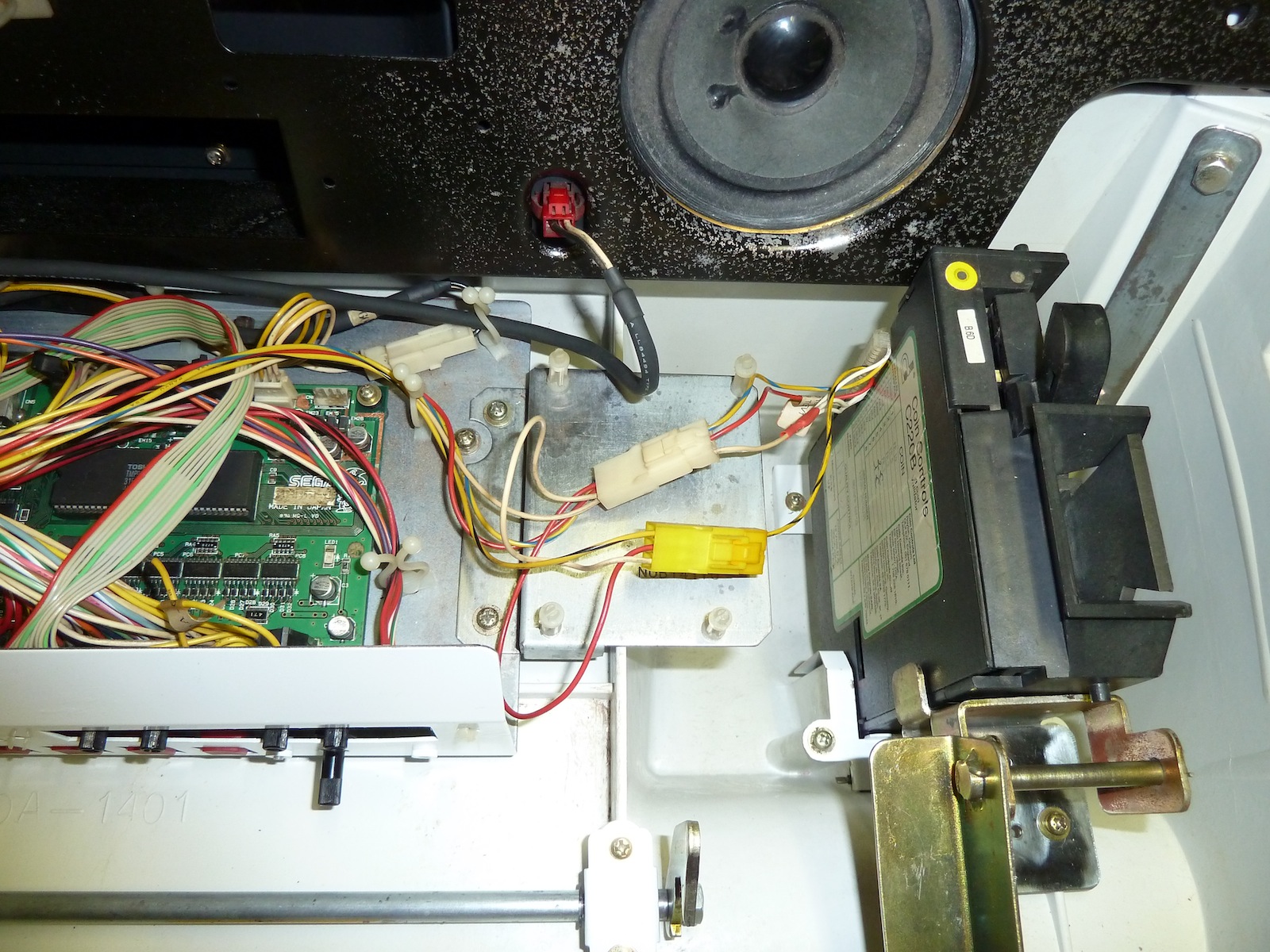

Après récurage complet de tout les câbles et remontage de l’intérieur du panel :

Un bon truc pour nettoyer les circuits imprimés les plus sales : une brosse, de l'eau et de l'ajax, et ça fait des miracle !
Les circuits ne risquent rien tant que vous n'y allez pas comme des sauvages avec la brosse et que le séchage est parfait.
Personnellement j'utilise un pistolet thermique réglé à 70/80°C (un bon sèche cheveux fait aussi bien l'affaire) et ensuite une lampe thermique une heure ou deux si j'ai des doutes sur le séchage.

A ce stade du projet et après achat d'une repro de panel, d'un header et d'un moniteur Wei-Ya neuf voici ce que ça donnait :

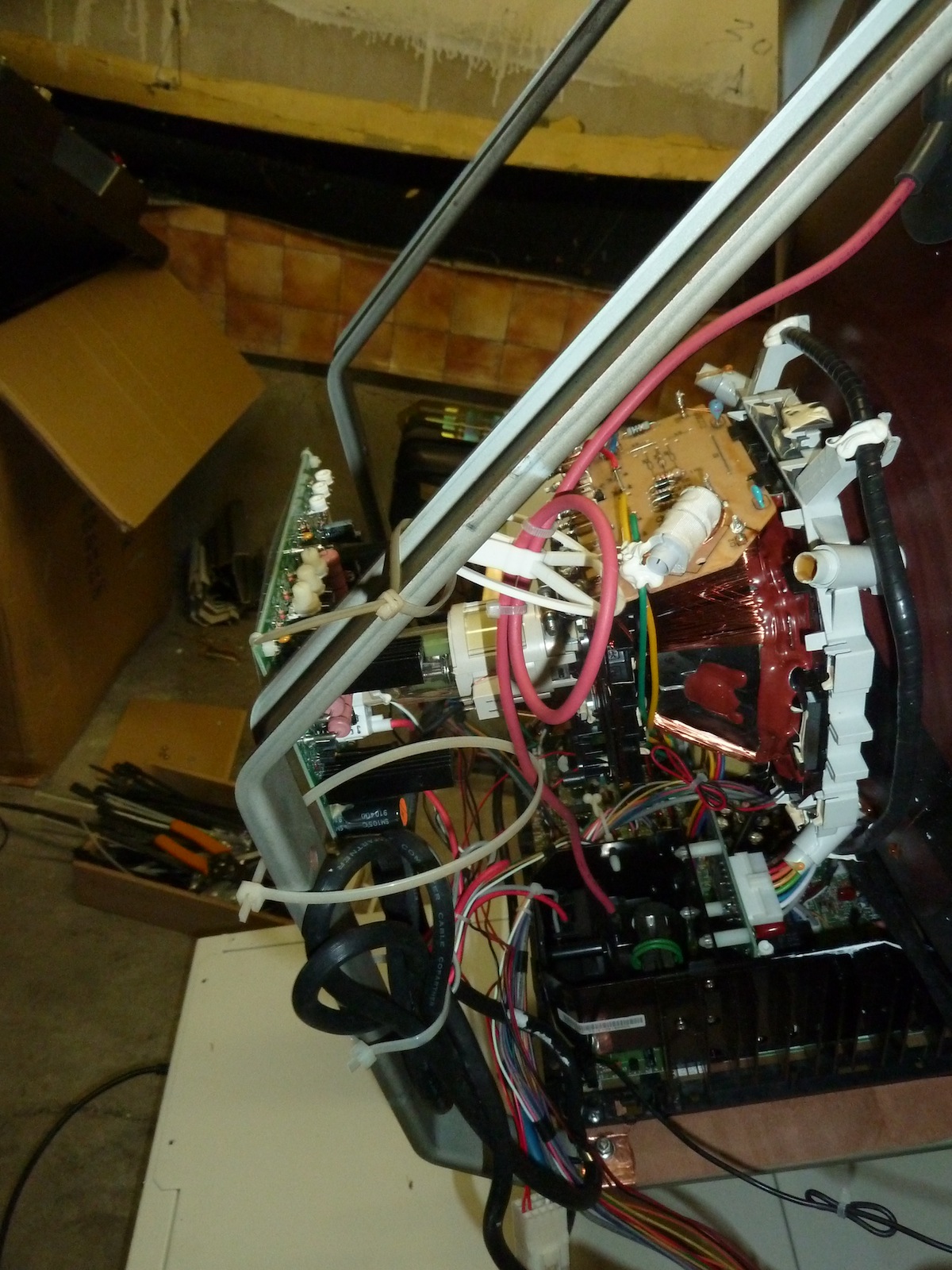

Le moniteur wei-ya qui était une véritable catastrophe aussi bien au niveau de l'image que de la qualité, rapidement remplacé par un Nanao/Toshiba de Blast.
Le Wei-Ya à fini dans l'atomiswave SD d'un pote pour tomber en panne à peine deux semaine plus tard... Une véritable me*de ce moniteur !

A l'occasion de l'achat de cet écran le vendeur me propose tout les stickers NNC ainsi qu'un header avec un marquee totalement neuf, j'avais déjà le panel, donc ma décision était prise pour une custo NNC tellement plus sexy qu'une NUC.

Au passage je décide d'en profiter pour faire le câblage jamma (photos à venir).

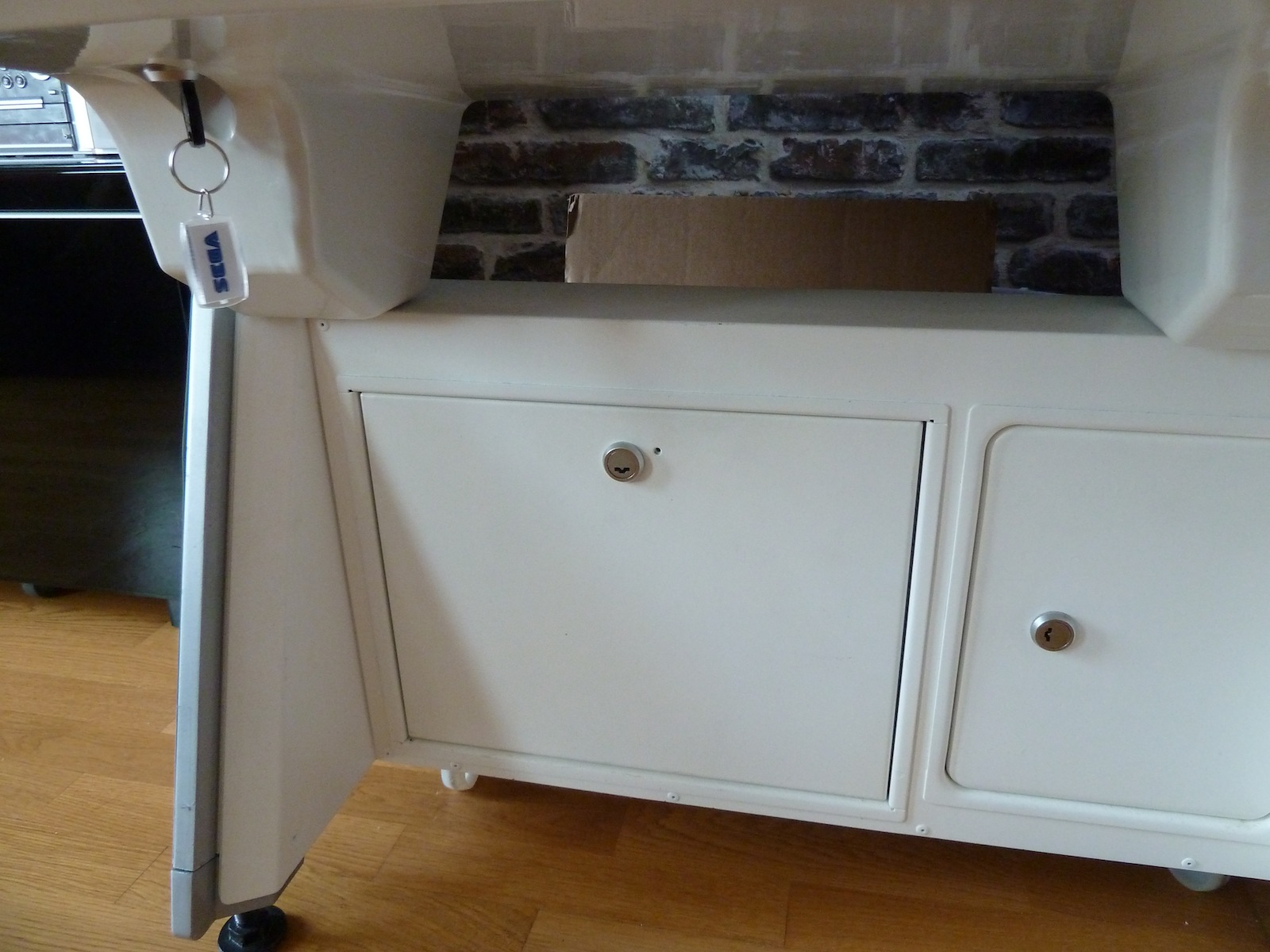

Ensuite il ne me restait plus qu'a monter le jeu de serrure de Blast que j'avais dégoté en boutique et le projet serait enfin fini :

Il a fallut que j'agrandisse les œillets dans les loquets pour pouvoir faire passer l'axe du verrou à l’intérieur. Un coup de Dremel et c'était réglé.





Dernière édition par Bendermaphrodite le Dim 14 Déc - 12:32, édité 13 fois
avatar
Bendermaphrodite

Messages : 84
Date d'inscription : 04/08/2014
Age : 40
Localisation : 94360

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par kungfoune le Mer 6 Aoû - 17:11

que j'aimerais avoir des compétence en restauration comme toi.... je redonnerai un coup de jeune à mon Egret3....
avatar
kungfoune

Messages : 190
Date d'inscription : 03/08/2014
Age : 36
Localisation : dans le 86

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par Naku le Mer 6 Aoû - 20:37

Elle est superbe.... Super travail de restoration dis donc....
Elle donne bien envie.
avatar
Naku

Messages : 28
Date d'inscription : 04/08/2014
Age : 39
Localisation : Nancy (54)

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par Weron le Mer 6 Aoû - 21:57

Bravo super travail de restauration.
avatar
Weron

Messages : 10
Date d'inscription : 05/08/2014

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par pckid le Mer 6 Aoû - 22:07

Bravo ! tres belle restau.

Petite question : pour le bezel gris , tu l'as repeint ?

J'aimerai beaucoup apprendre à enlever la tetine du tHt c'est chaud ou pas ?

Si coté rouille , je te conseille de mettre une brosse mettallique format 135mm pour les grandes plaques et plus petites pour les endroits difficile, cela enleve la rouille sans limer le metal, sur une disqueuse makita , 10 000 tr min ca carbure !

pckid

Messages : 4
Date d'inscription : 06/08/2014

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par Bendermaphrodite le Mer 6 Aoû - 22:50

C'est un bezel neuf, j'ai due remplacer l'ancien car la courbure du MS2931 est différente du MS2932.
Au départ j'avais nettoyer l'ancien bezel et l'avait passer plusieurs fois au polish, il était superbe, comme neuf !




Concernant la tétine THT, il faut d'abord décharger le tube. Il y'a quelques tuto sur le net, mais le plus sage reste de demander conseil à un professionnel. Le risque est réel, donc pas de blague avec ça.


Dernière édition par Bendermaphrodite le Mer 6 Aoû - 23:54, édité 7 fois
avatar
Bendermaphrodite

Messages : 84
Date d'inscription : 04/08/2014
Age : 40
Localisation : 94360

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par lap75 le Mer 6 Aoû - 23:13

super resto ,sa fait plaisirs de voire ce genre de taffffff
avatar
lap75

Messages : 27
Date d'inscription : 04/08/2014

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par Misterfabulous le Mer 6 Aoû - 23:47

Ah ouais le avant/après est impressionnant  :stock:

Le résultat final est bluffant, bravo  Cool
avatar
Misterfabulous

Messages : 8
Date d'inscription : 06/08/2014
Age : 45
Localisation : Montfermeil

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par Takki le Jeu 7 Aoû - 5:58

Quel taf , Bravo! C est une renaissance pour cette NUC
Le bezel j en avais un nickel t aurais du demander a la soirée chez Ben
en plus il le savait ben  Very Happy
avatar
Takki

Messages : 7
Date d'inscription : 07/08/2014
Age : 39
Localisation : compiegne 60

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par JUAN le Jeu 7 Aoû - 15:46

Impressionnante restauration bravo ça claque

Pourrai tu utiliser un lien externe pour les photos histoire de libérer de l'espace sur le forum  Wink

_________________
Collectionneur du dimanche
avatar
JUAN

Messages : 214
Date d'inscription : 03/08/2014
Age : 43
Localisation : 77710

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par Bendermaphrodite le Jeu 7 Aoû - 16:46

Merci  Very Happy

Pour les photos, elles ne sont pas hébergées sur le serveur du forum mais chez Free donc pas de soucis ^^
avatar
Bendermaphrodite

Messages : 84
Date d'inscription : 04/08/2014
Age : 40
Localisation : 94360

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par JUAN le Jeu 7 Aoû - 17:05

Ok cool

J'espère que nous fera une autre restauration bientôt  Wink


_________________
Collectionneur du dimanche
avatar
JUAN

Messages : 214
Date d'inscription : 03/08/2014
Age : 43
Localisation : 77710

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par Bendermaphrodite le Ven 8 Aoû - 14:40

MAJ WIP
avatar
Bendermaphrodite

Messages : 84
Date d'inscription : 04/08/2014
Age : 40
Localisation : 94360

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par KAKAKOKEOKUKU le Ven 8 Aoû - 18:36

Takki a écrit:Quel taf , Bravo! C est une renaissance pour cette NUC
Le bezel j en avais un nickel t aurais du demander a la soirée chez Ben
en plus il le savait ben  Very Happy

Bah il y a une erreur sur le timing , la restauration date pas de 2014 ! ta facade Naomi est donc arrivé bien après une fois la restau terminée  Smile

Et le support panel j'ai du lui filer en janvier ou février je crois , par là.

En tous cas pour les brulures de clopes , j'ai deja essayé de reboucher , y avait du mieux naturellement mais c'est pas nikel comme toi ou on croirait du neuf.
avatar
KAKAKOKEOKUKU

Messages : 181
Date d'inscription : 03/08/2014

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par Bendermaphrodite le Ven 8 Aoû - 22:45

Oui c'est une restauration que j'ai du terminer en fin d'année.
Par contre entre temps j'ai refait la déco du salon, Ben aura surement remarqué Wink
Pour le front bezel, j'ai pas mégoté sur le ponçage, avec un grain ni trop gros ni trop petit, de mémoire il me semble que c'était du 160.
Le truc c'est aussi de ne laisser passer aucun trous, même le plus petit. Un coup de foret de 10 pour l’approfondir un peu histoire que la résine tienne bien et ensuite ponçage à la ponceuse.
avatar
Bendermaphrodite

Messages : 84
Date d'inscription : 04/08/2014
Age : 40
Localisation : 94360

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par Bendermaphrodite le Ven 8 Aoû - 23:01

SNIPER a écrit:Ok cool

J'espère que nous fera une autre restauration bientôt  Wink


Oui et non à la fois, je me suis rendu compte que si tu veux faire les choses proprement ça coute beaucoup d'€, et surtout c'est chronophage à mort !
A la rigueur je me laisserai bien tenter par une Blast... Et encore ça doit pas être facile de retrouver certaines pièces d'origines comme les stikers, le header ou un tube ni marqué ni lessivé.
Ou peut-être une Rit Legno 4:3 aux couleurs SNK, je la trouve à tomber cette Italienne !  I love you
avatar
Bendermaphrodite

Messages : 84
Date d'inscription : 04/08/2014
Age : 40
Localisation : 94360

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par KAKAKOKEOKUKU le Sam 9 Aoû - 0:23

Bendermaphrodite a écrit:
A la rigueur je me laisserai bien tenter par une Blast...  I love you

 Wink
avatar
KAKAKOKEOKUKU

Messages : 181
Date d'inscription : 03/08/2014

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par Zpeakabonk le Sam 9 Aoû - 20:35

des Blast il en manquera pas clown clown clown

_________________
vendeur de machines a laver ........

sinon pour les pieces arcade's  www.otaku-shop.fr
et pour les pieces de flipper  www.zpeakabonks-pinball-paradise.com
avatar
Zpeakabonk
Admin

Messages : 241
Date d'inscription : 03/08/2014
Age : 44
Localisation : le 12

http://www.otaku-shop.fr

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par Mgt1275 le Jeu 14 Aoû - 16:39

purée la resto !!!  cyclops  Super boulot !

Mgt1275

Messages : 5
Date d'inscription : 04/08/2014

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par Bendermaphrodite le Dim 24 Aoû - 14:42

KAKAKOKEOKUKU a écrit:
Bendermaphrodite a écrit:
A la rigueur je me laisserai bien tenter par une Blast...   I love you

Wink

Magnifique cette Italienne :


Je pourrait aussi très bien craquer pour celle là, si l'occase se présentait.
avatar
Bendermaphrodite

Messages : 84
Date d'inscription : 04/08/2014
Age : 40
Localisation : 94360

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par Zpeakabonk le Dim 24 Aoû - 14:53

belle machine, j'aime les 16/9 aussi il m e semble de jeutel?? en bleu comme ca

_________________
vendeur de machines a laver ........

sinon pour les pieces arcade's  www.otaku-shop.fr
et pour les pieces de flipper  www.zpeakabonks-pinball-paradise.com
avatar
Zpeakabonk
Admin

Messages : 241
Date d'inscription : 03/08/2014
Age : 44
Localisation : le 12

http://www.otaku-shop.fr

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par Bendermaphrodite le Dim 24 Aoû - 15:11

celle là ? :

avatar
Bendermaphrodite

Messages : 84
Date d'inscription : 04/08/2014
Age : 40
Localisation : 94360

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par Zpeakabonk le Dim 24 Aoû - 15:13

non, mais c'est cool aussi, le fronton plus profile ,

_________________
vendeur de machines a laver ........

sinon pour les pieces arcade's  www.otaku-shop.fr
et pour les pieces de flipper  www.zpeakabonks-pinball-paradise.com
avatar
Zpeakabonk
Admin

Messages : 241
Date d'inscription : 03/08/2014
Age : 44
Localisation : le 12

http://www.otaku-shop.fr

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par Morzana le Dim 24 Aoû - 19:11

Quel impressionnant boulot de restauration !

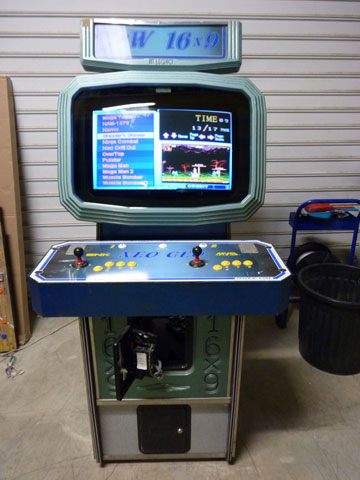

La jeutel 16/9 dont parle Mika ce doit être celle là :

avatar
Morzana

Messages : 17
Date d'inscription : 24/08/2014

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par Zpeakabonk le Dim 24 Aoû - 19:21

voila, c'est celui la

_________________
vendeur de machines a laver ........

sinon pour les pieces arcade's  www.otaku-shop.fr
et pour les pieces de flipper  www.zpeakabonks-pinball-paradise.com
avatar
Zpeakabonk
Admin

Messages : 241
Date d'inscription : 03/08/2014
Age : 44
Localisation : le 12

http://www.otaku-shop.fr

Revenir en haut Aller en bas

Re: Restauration NUC et tranformation en NNC

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
