Réparation convert Progear - CPS2

Message par Bendermaphrodite le Sam 18 Avr - 11:24

Symptôme :

Musique et digit audio incohérents.

Ce CPS2 à été converti à partir d'un SF2A euro sur une ROMboard 93646B-4 connue pour nécessiter un strap entre la broche C13 du connecteur CN3 et la broche 9 du PAL BGSB3(G) afin d'éviter des bugs audio.
(Avec un BGSB3(F) le strap se fait sur la broche 7).

Un strap a été effectivement posé entre le PAL et le connecteur CN3, mais il y'a une grosse erreur, ce n'est pas la bonne broche qui a été strapée.

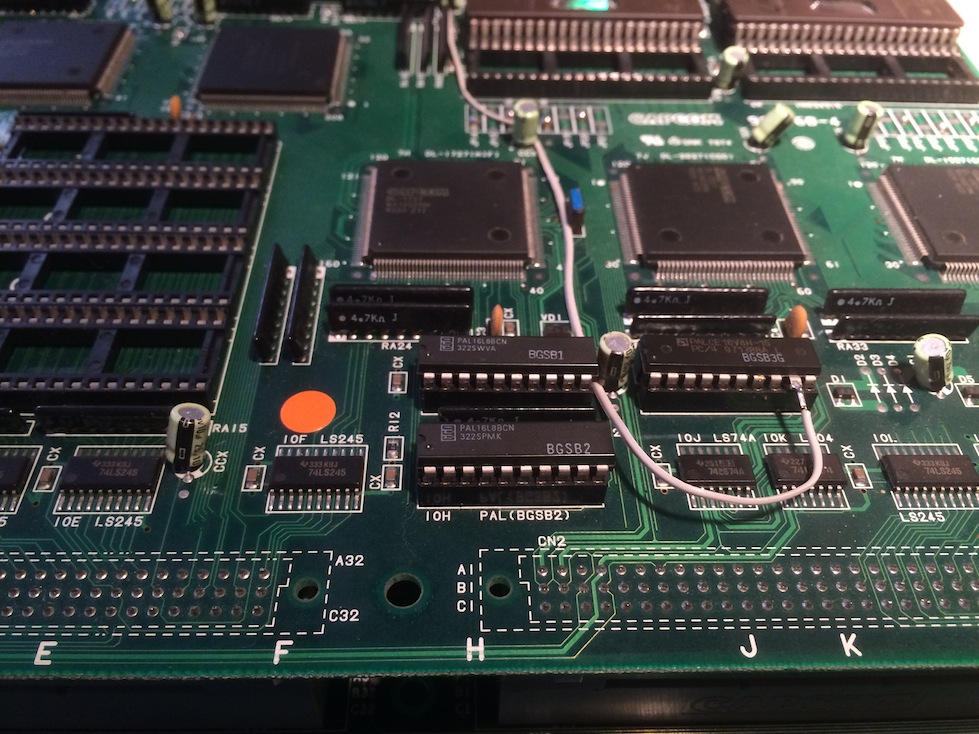

j'enlève tout et refais le strap correctement entre C13 du CN3 et la broche 9 du PAL BGSB3 en levant la broche pour qu'elle ne soit plus en contact avec la PCB :


Réparé !
